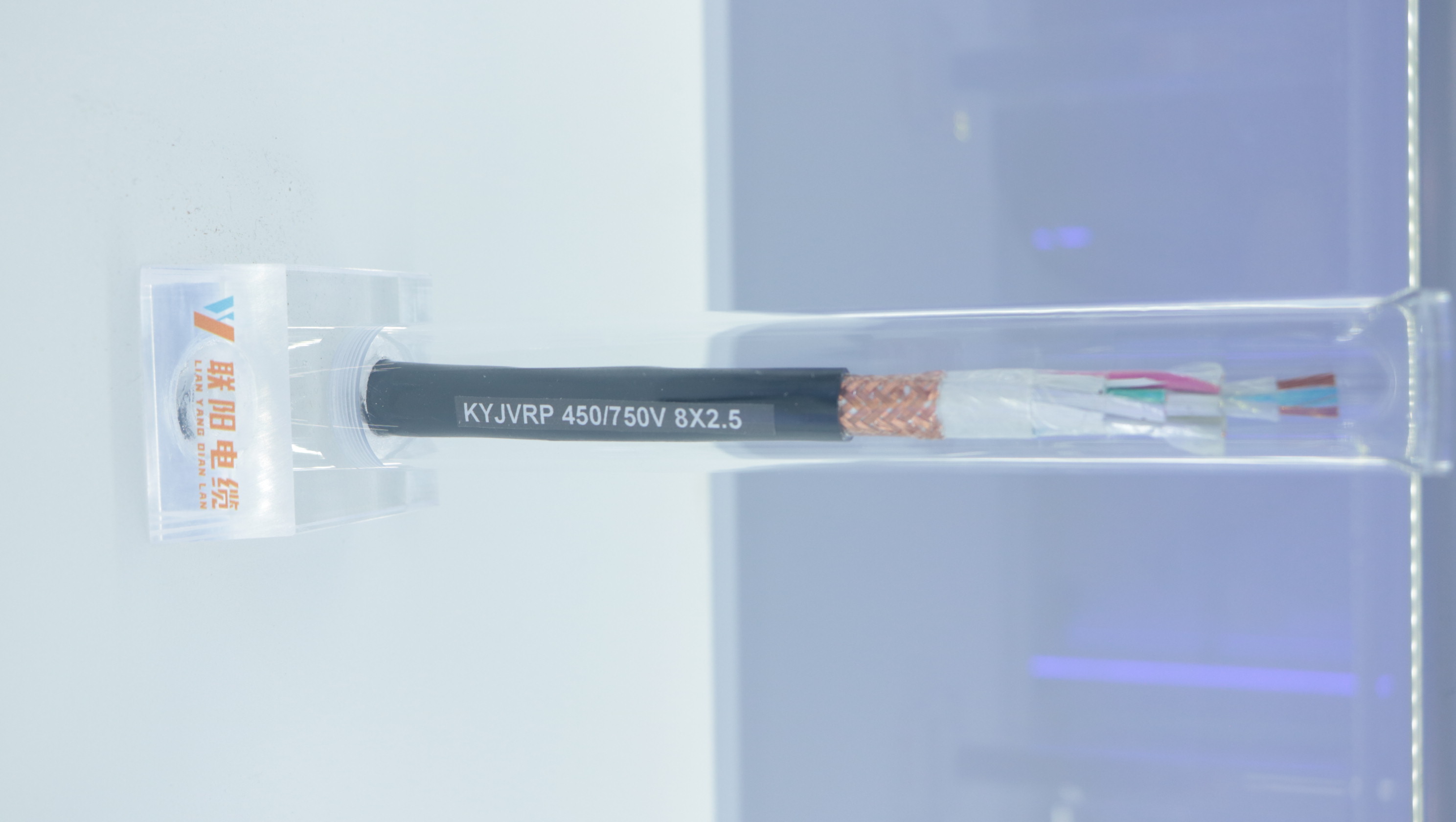

在电力系统、建筑布线及工业设备安装等各类电气工程实践中，电缆作为电能传输的核心载体，其物理参数的精确性直接关系到系统的安全性、稳定性和使用寿命。其中，导体线径（即导体截面积对应的直径）是电缆最关键的几何参数之一，而国标对电缆导体线径所规定的允许误差范围，则是保障产品质量合规与工程可靠运行的重要技术底线。

我国现行有效的主要标准为《GB/T 3956—2008 电缆的导体》，该标准等效采用IEC 60228:2004，明确规定了圆形铜、铝导体的标称截面积、对应结构尺寸、电阻限值以及制造公差要求。值得注意的是，国标并未以“绝对直径误差（如±0.05 mm）”形式统一规定所有规格的线径容差，而是依据导体类别（第1类—实心导体、第2类—绞合导体、第5类和第6类—软导体）、材料（铜或铝）、标称截面积大小，分层级设定最小单线直径、绞合节距、紧压系数及最终导体外径的工艺控制范围，并以“导体电阻值不超过标准限值”作为核心判定依据——这体现了“性能优先、尺寸适配”的科学理念。

具体而言，对于第1类实心铜导体（常见于小截面固定敷设电缆，如1.5 mm²、2.5 mm²），其标称直径由截面积换算得出（例如2.5 mm²铜导体理论直径约1.78 mm），但标准允许实际测量直径略大于理论值（因加工中轻微拉伸或测量偏差），却严格限制其下限：若直径过小，则截面积不足，导致直流电阻超标，引发温升过高、绝缘老化加速甚至短路风险。因此，实心导体的直径下限通常按保证最小截面积反推，误差控制一般不超过–1.5%～–2.0%（即实测直径不得低于理论值的98.0%～98.5%）。

对于第2类绞合铜导体（广泛应用于10 mm²及以上动力电缆），由于多根单线绞合存在空隙率与紧压工艺差异，标准更侧重于整体导体的实测直流电阻是否符合GB/T 3956表3～表6中对应截面积的最大电阻限值。此时，线径误差并非孤立考核，而是通过电阻这一综合性指标予以闭环验证。实践中，为确保电阻达标，制造企业通常将单线直径控制在±1.0%以内，并对绞合外径设定±3%左右的过程公差（如35 mm²电缆导体标称外径约7.2 mm，实测常控制在6.9～7.4 mm区间），但该范围仅为内控参考，最终仍以电阻测试为准。

此外，《GB/T 12706.1—2020 额定电压1 kV（Um=1.2 kV）到35 kV（Um=40.5 kV）挤包绝缘电力电缆及附件 第1部分：额定电压1 kV（Um=1.2 kV）和3 kV（Um=3.6 kV）电缆》等产品标准中，进一步强调：成品电缆需通过型式试验和例行试验中的导体电阻测量，且试验温度须修正至20 °C。这意味着，即便出厂时线径处于工艺波动带内，只要20 °C直流电阻≤标准限值，即视为合格；反之，即使直径“看起来达标”，电阻超标仍判为不合格。

需要特别指出的是，市场中存在个别企业以“标称截面积”为噱头，刻意缩小单线直径、减少单线根数或降低紧压度以降低成本，造成“明标2.5 mm²、实测仅2.1 mm²”的虚标现象。此类行为不仅违反《GB/T 3956》及《产品质量法》，更埋下严重安全隐患。用户在验收时，不可仅凭游标卡尺粗略测量外径判断，而应委托具备CMA资质的检测机构，依据GB/T 3048.4进行规范电阻测试，并核查检测报告中是否注明温度校正方法与结果。

综上所述，国标对电缆线径的“允许误差”并非一个静态的数值区间，而是一套融合尺寸控制、工艺约束与性能验证的动态技术体系。它以导体电阻为终极标尺，以分类分级为实施路径，既给予制造业合理工艺弹性，又牢牢守住安全底线。唯有深入理解标准逻辑，坚持全链条质量管控——从原材料入厂检验、过程尺寸监控，到成品电阻复测与第三方抽检——方能在复杂多变的工程现场，真正筑牢电缆这一“电力血管”的质量生命线。
