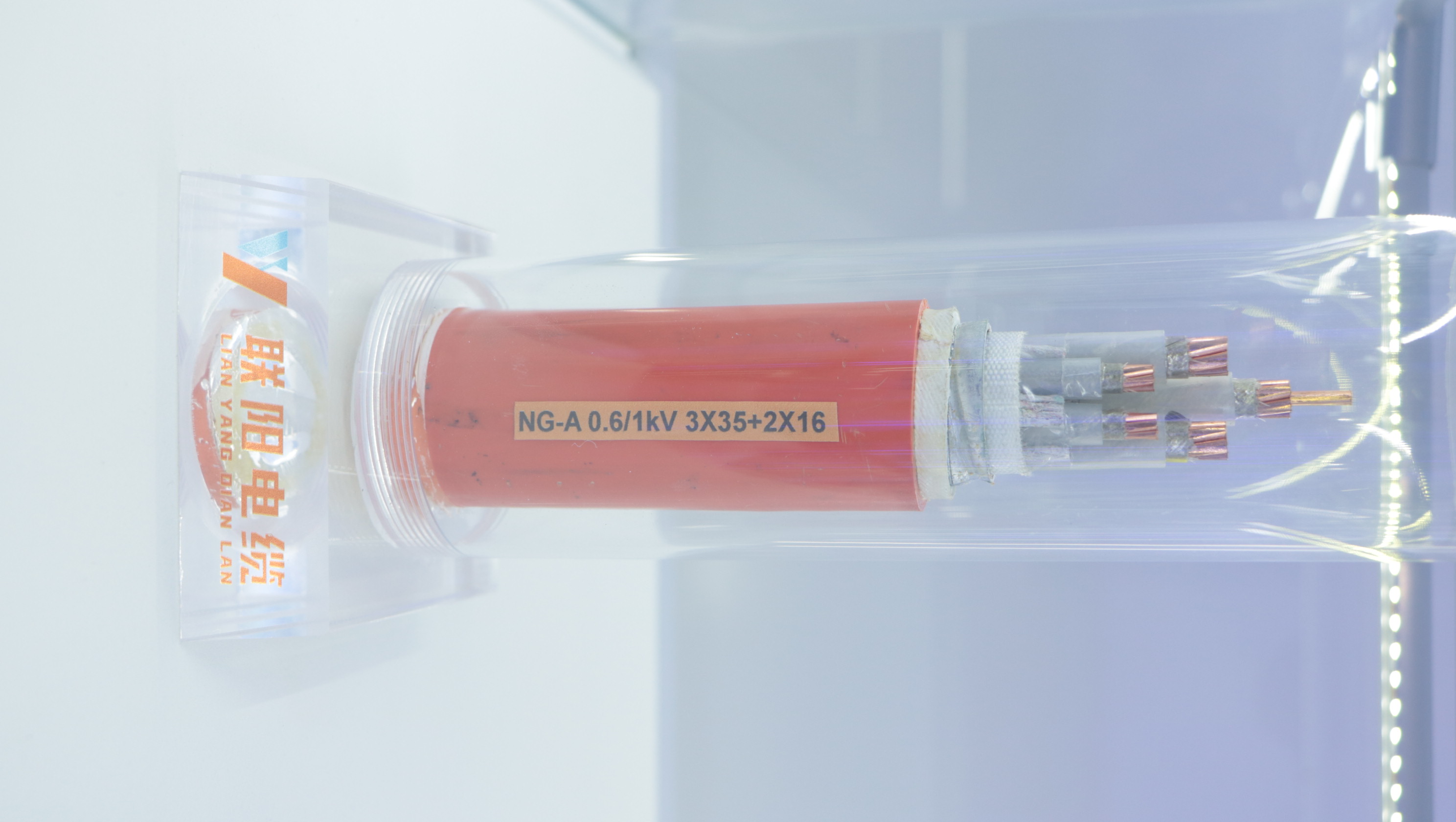

在工业自动化、电力系统、建筑电气及轨道交通等众多领域，控制电缆作为信号传输与设备控制的关键载体，其选型的科学性直接关系到系统的安全性、可靠性与长期运行稳定性。其中，芯数选择是控制电缆设计与应用中不可忽视的核心环节。依据《GB/T 12706.1—2020 额定电压1 kV（Um=1.2 kV）到35 kV（Um=40.5 kV）挤包绝缘电力电缆及附件 第1部分：额定电压1 kV（Um=1.2 kV）和3 kV（Um=3.6 kV）电缆》《GB/T 5023.3—2008 额定电压450/750 V及以下聚氯乙烯绝缘电缆 第3部分：固定布线用无护套电缆》以及《GB/T 9330.2—2020 塑料绝缘控制电缆 第2部分：聚氯乙烯绝缘控制电缆》等国家标准，控制电缆的芯数并非随意确定，而需遵循“功能匹配、冗余合理、敷设经济、维护便捷”的综合原则。

首先，芯数应严格对应控制回路的实际功能需求。典型工业控制系统中，一个基本的启停回路通常需2芯（一控一返），即1芯用于发送启动指令，另1芯用于接收设备运行状态反馈；若需实现正反转控制，则至少需4芯（正转指令、反转指令、公共端、状态反馈）；而带有故障报警、本地/远程切换、急停确认等功能的复杂回路，芯数可能扩展至6芯、8芯甚至10芯。值得注意的是，国标GB/T 9330.2明确将常用芯数系列规定为2、3、4、5、7、8、10、12、14、16、19、24、27、30、37、44、48、52、61芯，该序列兼顾了标准化生产与工程实用性，避免非标芯数带来的供货周期长、成本高、备件管理难等问题。

其次，必须考虑必要的电气隔离与抗干扰要求。对于模拟量信号（如4–20 mA温度、压力变送器输出）、编码器脉冲信号或通信总线（如RS-485、CAN总线），国标推荐采用对绞+屏蔽结构，此时芯数应按“对数×2”计算，并额外增加屏蔽层引出线（通常为1芯镀锡铜丝）。例如，一路带屏蔽的双绞模拟信号需3芯（信号A、信号B、屏蔽引出线）；两路独立的此类信号则宜选用7芯电缆（2×2＋2×1＋1，含总屏蔽引出线），而非简单叠加为6芯——这既满足GB/T 9330.2中对屏蔽结构的规范要求，也符合GB 50054《低压配电设计规范》关于不同性质回路应分缆或分隔敷设的规定。

再者，冗余设计需有据可依，杜绝经验主义。部分工程惯于“多留2芯备用”，但国标并未强制要求预留芯数。是否预留、预留几芯，应基于系统安全等级评估：SIL2及以上安全仪表系统（SIS），按GB/T 20438或GB/T 21109建议，关键回路宜配置独立物理通道，此时备用芯不能替代冗余路径；而一般PLC控制系统中，可在总芯数不超过24芯的前提下，按不超过总芯数的15%且不超3芯的原则设置备用芯（如12芯电缆可设1–2芯备用，24芯电缆最多设3芯），既保障检修灵活性，又避免因过多空置芯导致电缆外径增大、弯曲半径超标、桥架空间浪费等问题。

此外，还需统筹敷设条件与施工可行性。GB/T 16895.6《低压电气装置 第5-52部分：电气设备的选择和安装 布线系统》指出，多芯电缆的最小弯曲半径不应小于电缆外径的10倍（无铠装）或12倍（有铠装）。芯数越多，外径越大，对穿管内径、桥架转弯半径、竖井空间提出更高要求。实践中，当所需功能芯数接近19芯或24芯时，应技术经济比选：是选用单根大芯数电缆，还是分设两根10–12芯电缆？后者虽增加接线工作量，但可降低单缆故障影响范围，提升系统可用性，更契合国标“分散风险、分级保护”的理念。

最后需强调，所有芯数选择均须与导体截面积协同确定。GB/T 9330.2规定控制电缆标称截面为0.75 mm²、1.0 mm²、1.5 mm²、2.5 mm²四档，其中0.75 mm²适用于电子设备弱电控制，1.5 mm²及以上常用于接触器线圈、小型继电器驱动等。若因芯数增多而被迫选用过小截面，将导致压降超标、发热加剧，违反GB 50054中关于线路电压损失不宜超过额定电压5%的要求。

综上所述，国标控制电缆芯数选择绝非数字叠加，而是融合电气性能、安全规范、制造标准、敷设约束与运维逻辑的系统决策过程。唯有深入理解标准条文的技术内涵，结合具体工况审慎论证，方能在保障功能完备的同时，实现全生命周期成本最优与本质安全可靠。
